| كتاب نظام الهيدروليك في المعدات الثقيلة PDF |
لا تنسى أيضا تحميل كتاب شرح نظام نقل الحركة في المعدات الثقيلة PDF
يشرح كتاب نظام الهيدروليك في المعدات الثقيلة PDF :
- أنواع أنظمة الهيدروليك في المعدات الثقيلة
- أنظمة التحكم المختلفة المستخدمة في المعدات الثقيلة أو الشاحنات
-التعرف على أهمية دوائر التحكم الهيدروليكي في المعدات الثقيلة
- التعرف على الدوائر الهيدروليكية المفتوحة
- التعرف على الدوائر الهيدروليكية المغلقة
- المقارنة بين نظام الهيدروليك في المعدات الثقيلة
- التعرف على مكونات الدوائر الهيدروليكية
- دراسة أداء مكونات منظومة التحكم الهيدروليكية
- التعرف على أجزاء منظومة التحكم في الرافع ذي الشوكة
- معرفة الأوضاع المختلفة لتشغيل الرافع
- التعرف على الأجزاء المختلفة لمنظومة التحكم للبلدوزر
- صيانة أجزاء منظومة التحكم
- معرفة العطل والإصلاح لأجزاء منظومة التحكم للبلدوزر
- أعطال نظام الهيدروليك
- الأعطال المختلفة للدوائر الهيدروليكية
من كتاب نظام الهيدروليك في المعدات الثقيلة PDF :
أنواع نظام الهيدروليك في المعدات الثقيلة :
يمكن تقسيم أنظمة التحكم الهيدروليكية إلى نوعين رئيسيين :
1 - الدوائر المفتوحة
2 - الدوائر المغلقة

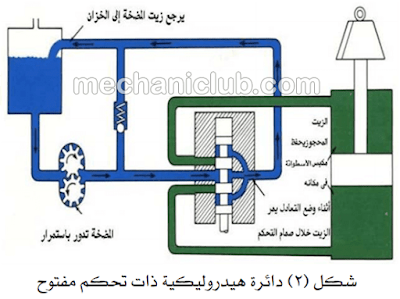

في أنظمة التحكم الهيدروليكية المفتوحة يتم تحديد قيمة المتغيرالمتحكم فيه عن طریق مقدار إشارة التحكم الهيدروليكي التي تؤثر عند مدخل نظام الهيدروليك في المعدات الثقيلة ، ولا یتم قياس قيمة المتغير المتحكم فيه ولا يمكن في هذا النظام إعادة قیمة المتغير المتحكم فيـه تلقائيا إلى القيمة المطلوبة .
وتتضح هذه الحالة في التحكم الهيدروليكي في المعدات عنـد التحكم في سـرعة أسطوانة ( المتغيرالمتحكم فيه ) عن طريق التحكم في معدل التدفق مقدارا معینا يتتاسب مع إشارة التحكم اليدوية أو المیكانيكية أو الكهربائية في نظام الهيدروليك في المعدات الثقيلة... إلخ.
أما دوائر التحكم الهيدروليكي المغلقة فیتم تحدید قیمة المتغير المتحكم فيه عن طـريق مقـدار إشارة التحكم كما فی حالة أنظمة التحكم الهيدروليكي المفتوحة ولكن يتم قیاس قيمة المتغير المتحكم فیه باستمرار بمقارنتها بالقيمة المطلوبة التى تحددها إشارة التحكم ، في حالة وجود إختلاف بین القیمتین تتولـد إشارة مناسبة مع الفرق بین القیمتین تعمل علی تصحيح قيمة المتغير المتحكم فيه حيث تتساوی القيمة المطلوبة وهكذا .
فالهدف من إستخدام أنظمة الهيدروليك في المعدات الثقيلة المغلقة هو ضمان قيمة المتغير المتحكم فيه مقارنة بالقیمة المطلوية المحددة ( المحددة عن طريق مقدار إشارة التحكم ) رغم وجود مؤثرات خارجية غير مرغوب فيها.
